垂直探触子Straight Beam Probe

標準垂直探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(φmm)		 前面板材質 コネクター
種類 位置
MN 1 C,Z 20,30 アルミナ,
超硬		 FR,GR 横,上
2 10,20,30
5 5,10,20

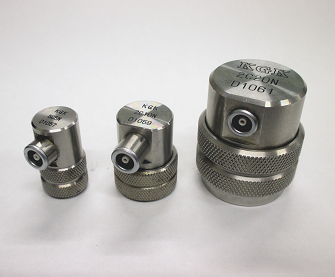

標準垂直探触子の実物画像 標準垂直探触子の寸法図

軟質保護膜付き垂直探触子(ウレタンシート)

形式 周波数(MHz) 振動子材質 振動子寸法
(φmm)		 前面板材質 コネクター
種類 位置
SN 1 C,Z 20,30 アルミナ FR,GR 横
2 10,20,30
5
保護膜付き垂直探触子の実物画像 保護膜付き垂直探触子の寸法図

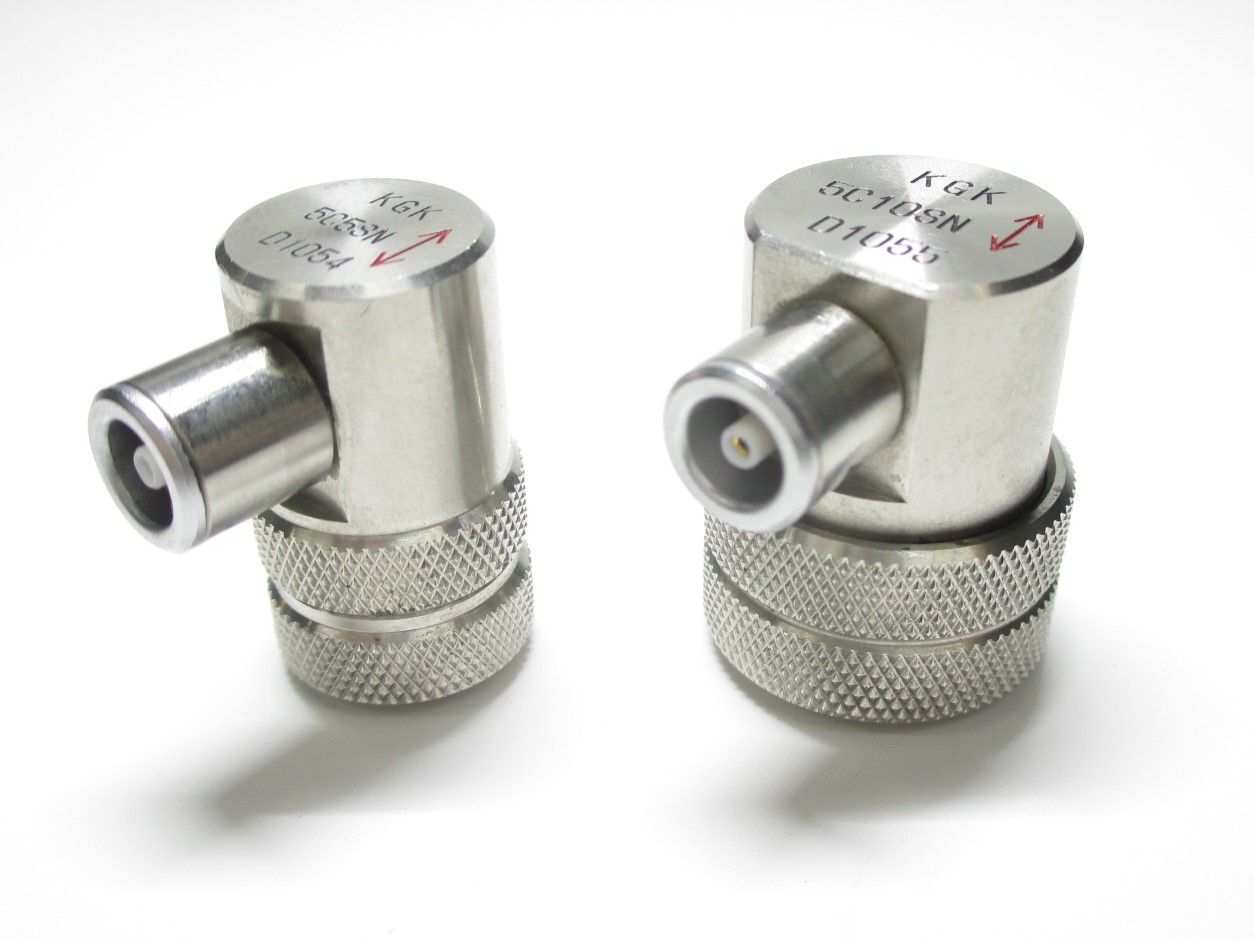

横波垂直探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(φmm)		 前面板材質 コネクター
種類 位置
NY 2 C,Z 10 アルミナ,
超硬		 FR,GR 横
5 5,10
横波垂直探触子の寸法図

箱型垂直探触子(軟質ゴム保護膜付き)

形式 周波数(MHz) 振動子材質 振動子寸法
(φmm)		 前面板材質 コネクター
種類 位置
BN 2 C,Z 10,20 アルミナ FR,GR 横
5

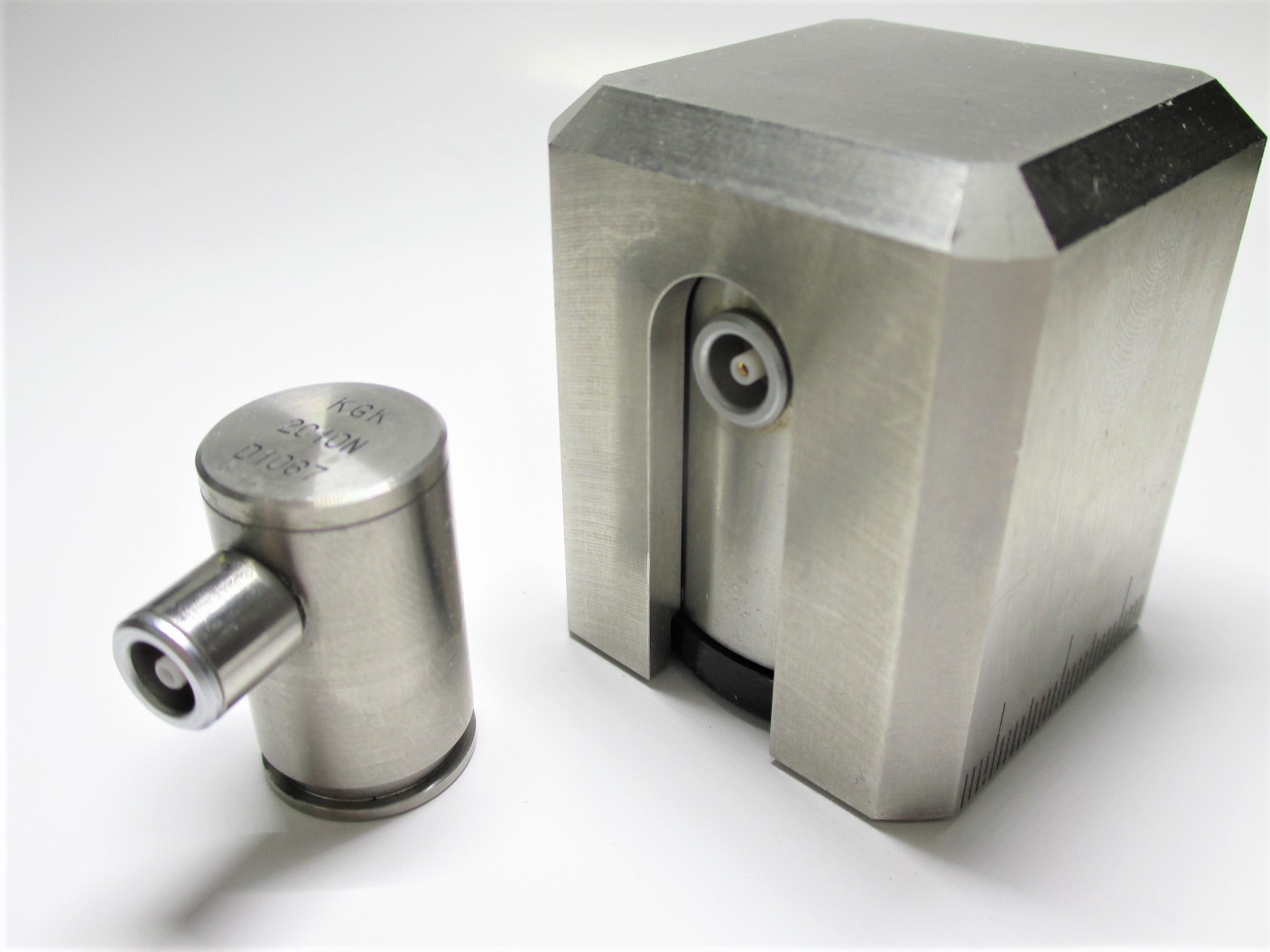

箱型垂直探触子の実物画像 箱型垂直探触子の寸法図
※ホルダー着脱式

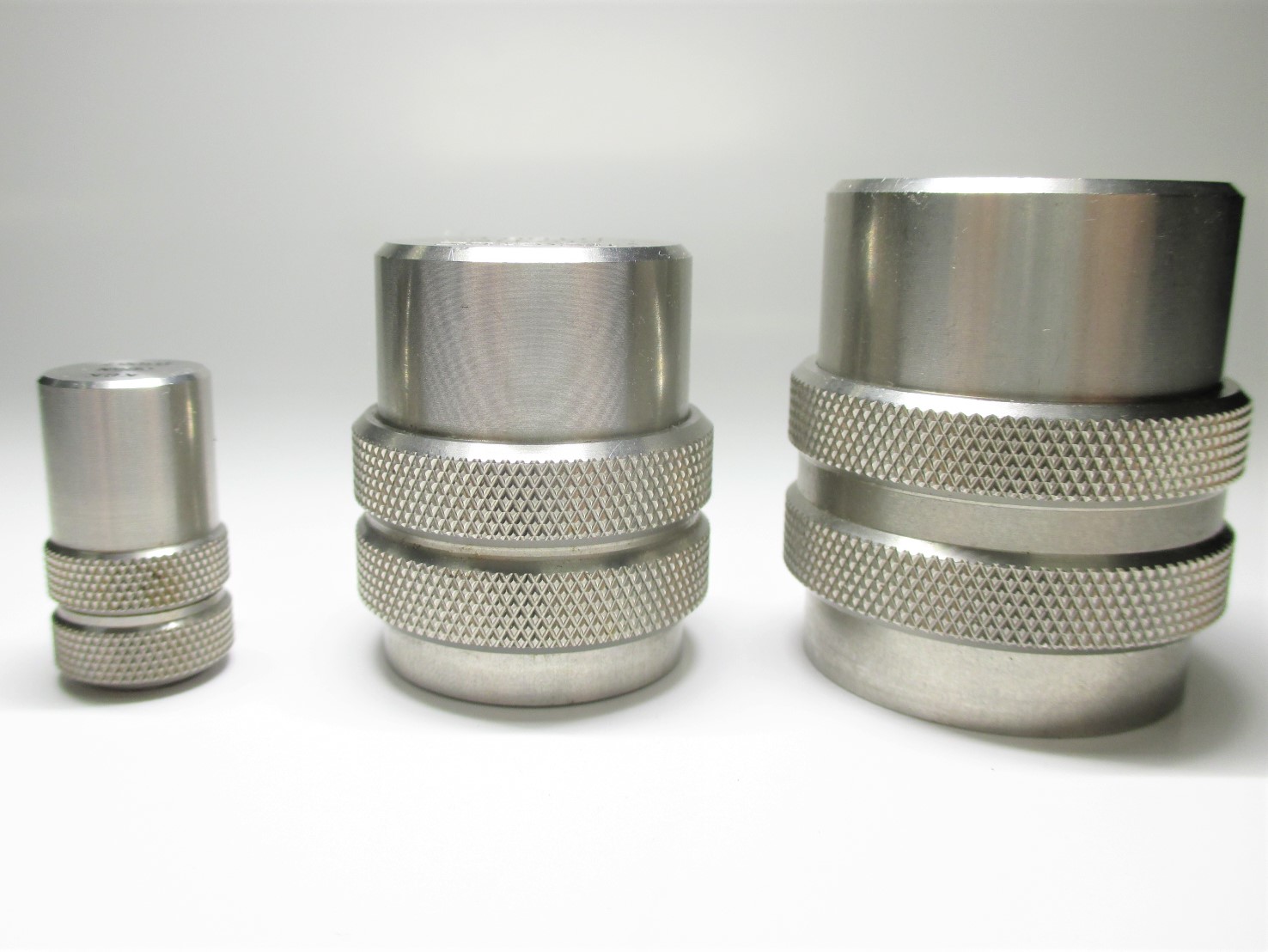

広帯域垂直探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(φmm)		 前面板材質 コネクター
種類 位置
BMN  1 C  20,30 超硬  FR,GR  横
2 10,20,30
5 6,10,20
10   6,10
広帯域垂直探触子の寸法図

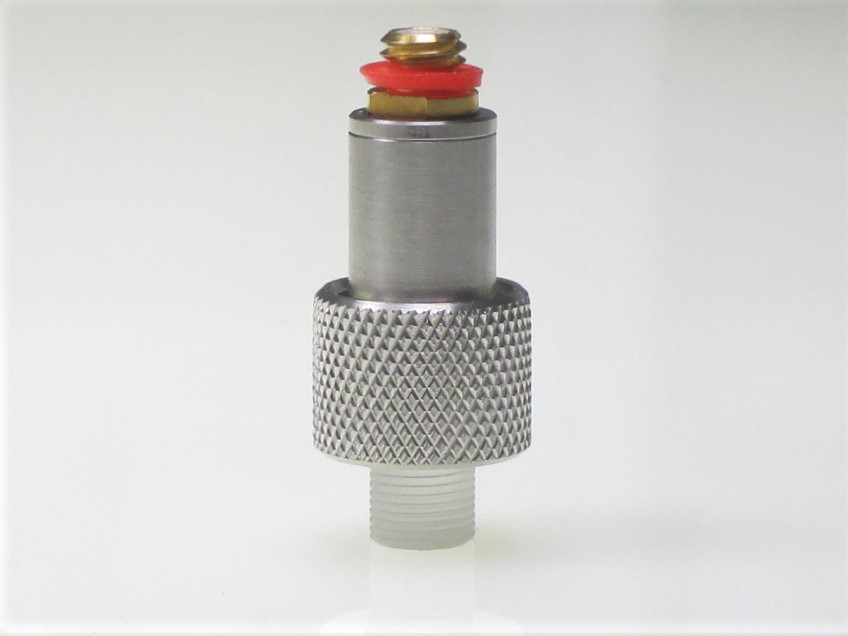

遅延材付き広帯域垂直探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(φmm)		 前面板材質 コネクター
種類 位置
BAN  5 C ,K 6 PS  MDR  横,上
10 3,4,6
15 3,4,6
遅延材付広帯域垂直探触子の寸法図

点集束垂直探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(φmm)		 鋼中焦点
距離F(mm)		 コネクター
種類 位置
FN 2 C,Z 15,20,25,30 PF FR,GR 横
5 10,15,20
10 10

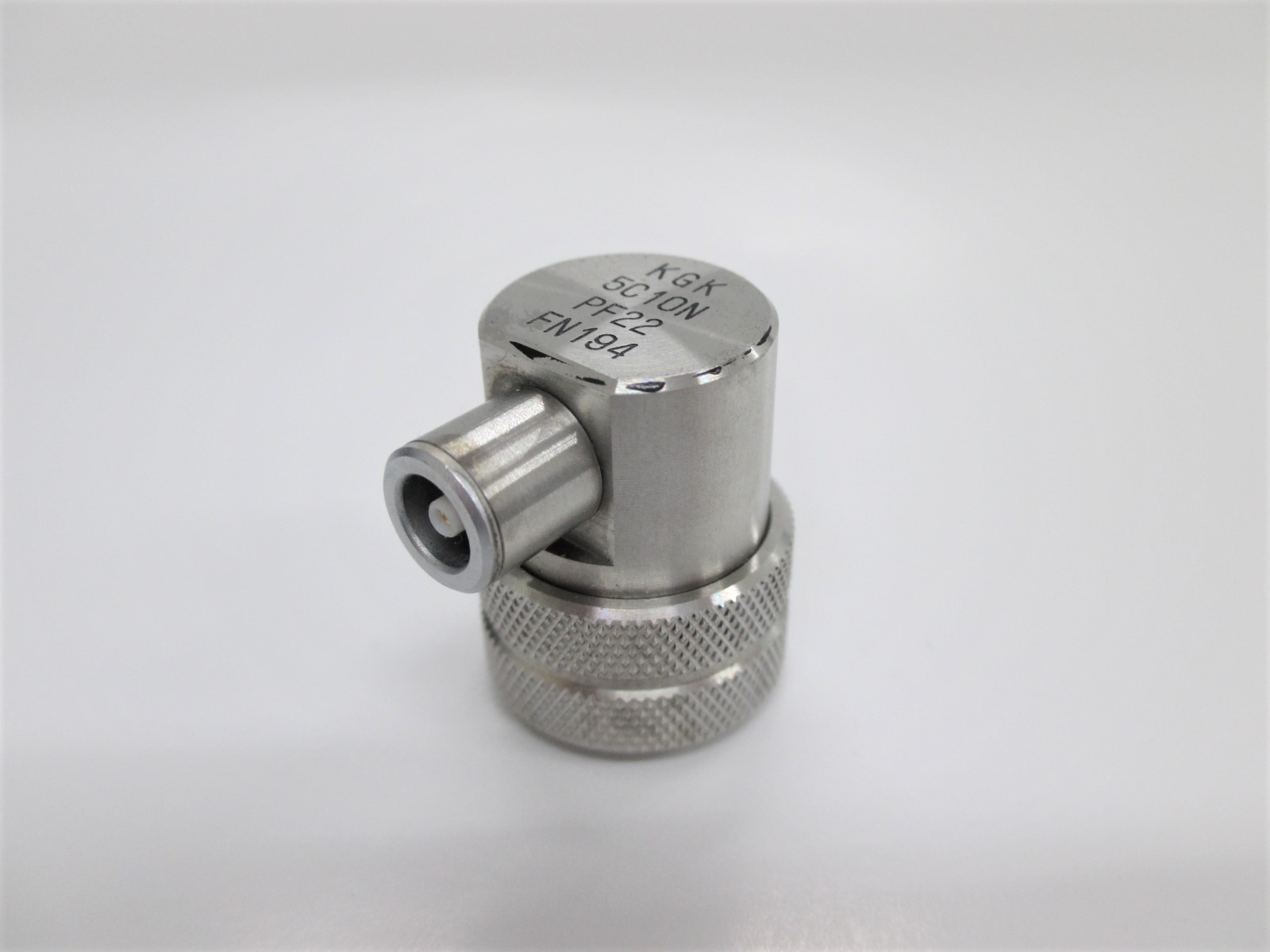

点集束垂直探触子の写真 点集束垂直探触子の寸法図
※焦点距離の参考資料はこちら（カタログ抜粋)

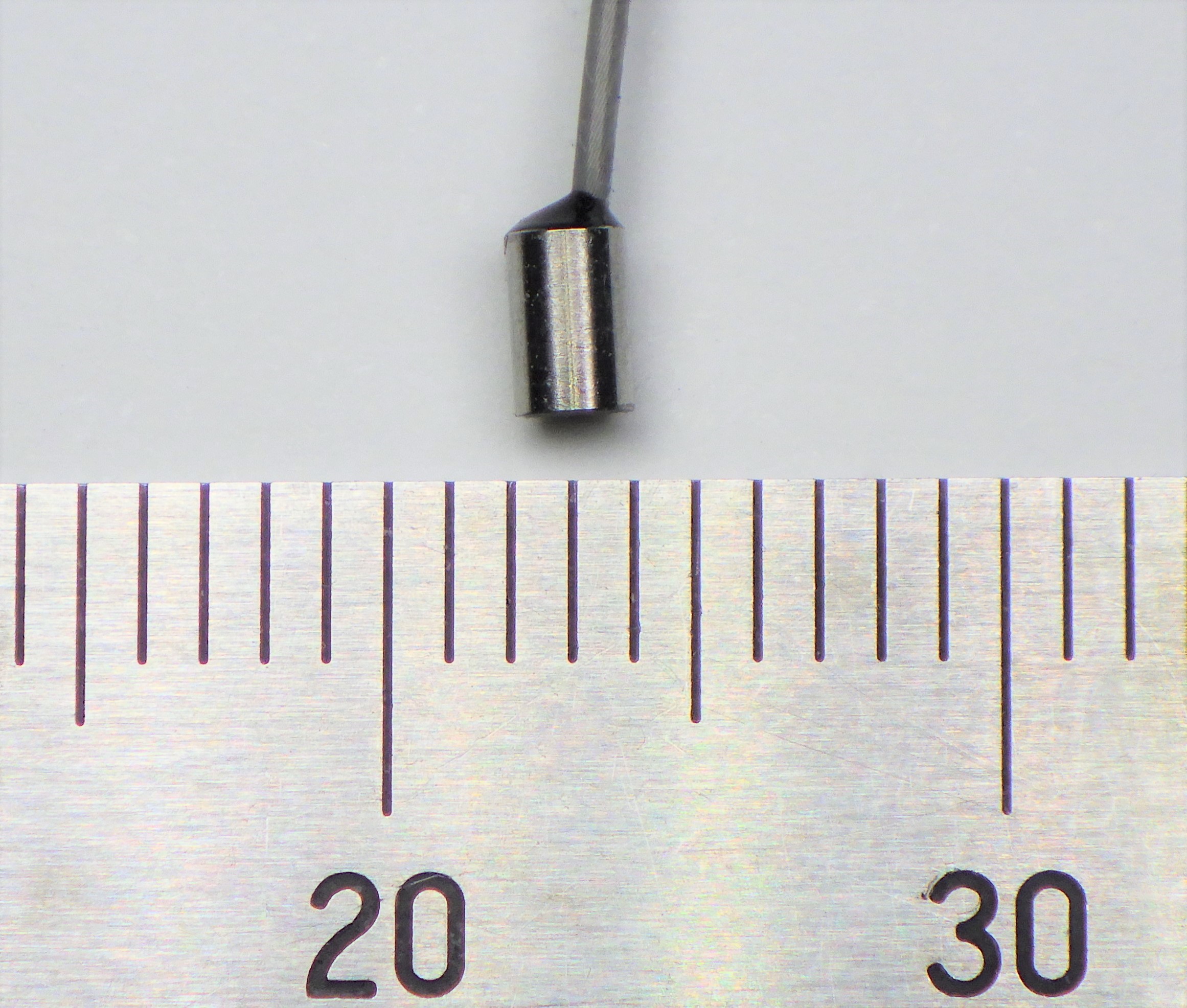

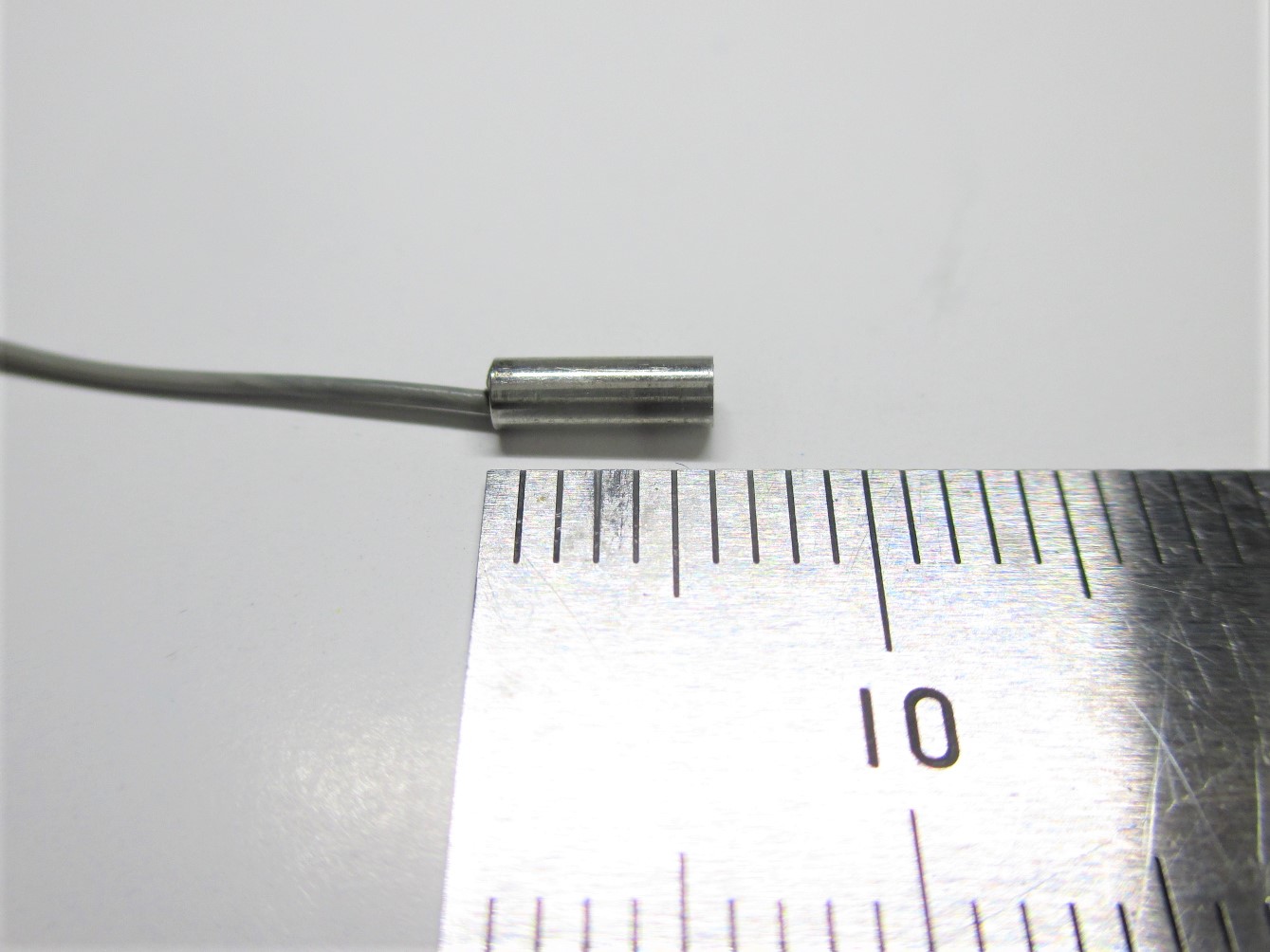

超小型垂直探触子「ちび太くん」

形式 周波数(MHz) 振動子材質 振動子寸法
(φmm)		 前面板材質 コネクター
種類 位置
MM 5 C 1,2 アルミナ FP,LP 横,上,
ケーブル1ｍ
10
15
ちび太くんの寸法図

超薄型垂直探触子「ぺちゃ子さん」

形式 周波数(MHz) 振動子材質 振動子寸法
(φmm)		 前面板材質 コネクター
種類 位置
PN 5 C 2,3 アルミナ FP,LP 横,
ケーブル1ｍ
10
15
ぺちゃ子さんの寸法図

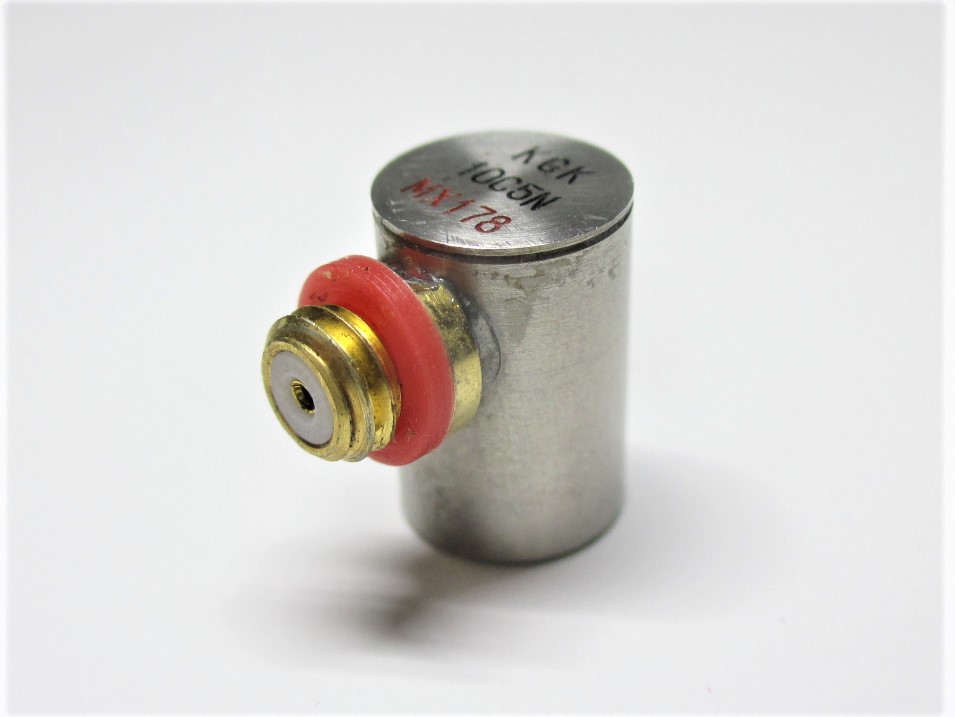

硬質板付き小型垂直探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(φmm)		 前面板材質 コネクター
種類 位置
MX 5 C 5 アルミナ,
超硬		 MDR 横
10
硬質板付き小型垂直探触子の寸法図
