二振動子探触子Dual Element Probe

二振動子垂直探触子

形式 周波数
(MHz)		 振動子材質 振動子寸法
(mm)		 鋼中交軸深さ
F(mm)		 コネクター
種類 位置
UD 2 C,K 5/2,
10/2		 F* FP,LP 横,
ケーブル1m
5
10
MD 2 10/2,
20/2		 FR,GR 横
5 3x20 F12

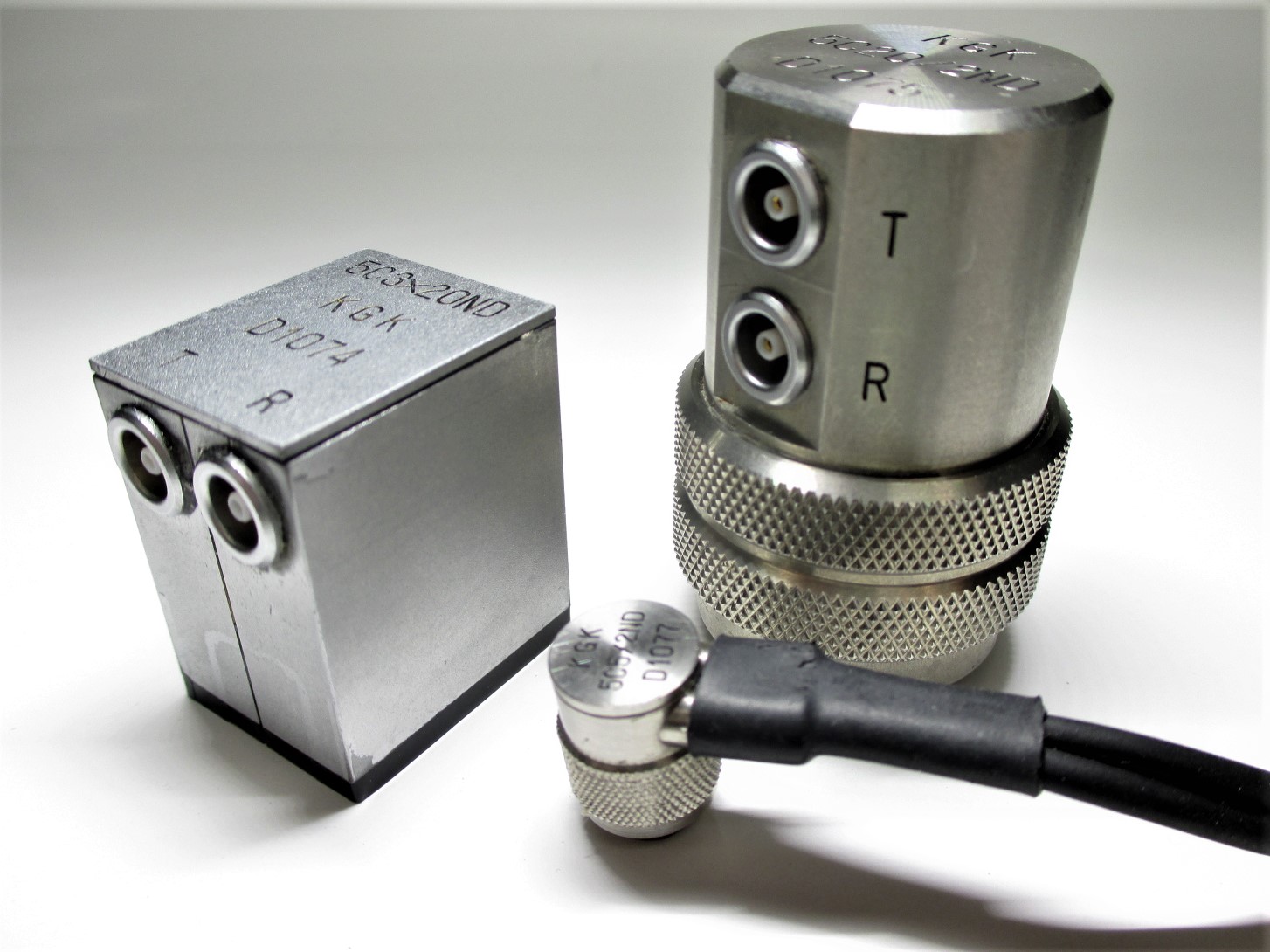

二振動子垂直探触子の実物画像 二振動子垂直探触子の寸法図
MD 5C3x20NDは、JIS G 0801に規定されている二振動子垂直探触子です。
※鋼中交軸深さをご指定ください。

二振動子斜角探触子

形式 周波数
(MHz)		 振動子材質 振動子寸法
(mm)		 屈折角
(°)		 鋼中交軸深さ
F(mm)		 楔材質 コネクター
種類 位置
DM 2 C,K 10x5 AD35
~AD80		 F* PMMA,
PS,PEI		 MDR 斜
5
DA 2 10x10 FR,GR
5
二振動子斜角探触子の実物画像 二振動子斜角探触子の寸法図
※鋼中交軸深さをご指定ください。

二振動子縦波斜角探触子

形式 周波数
(MHz)		 振動子材質 振動子寸法
(mm)		 屈折角
(°)		 鋼中交軸深さ
F(mm)		 楔材質 コネクター
種類 位置
DL 2 C,K 10x5 LAD1
~LAD90		 F* PMMA,
PS,PEI		 MDR 斜　
5
DS 2 10x10,
20x10		 FR,GR
5

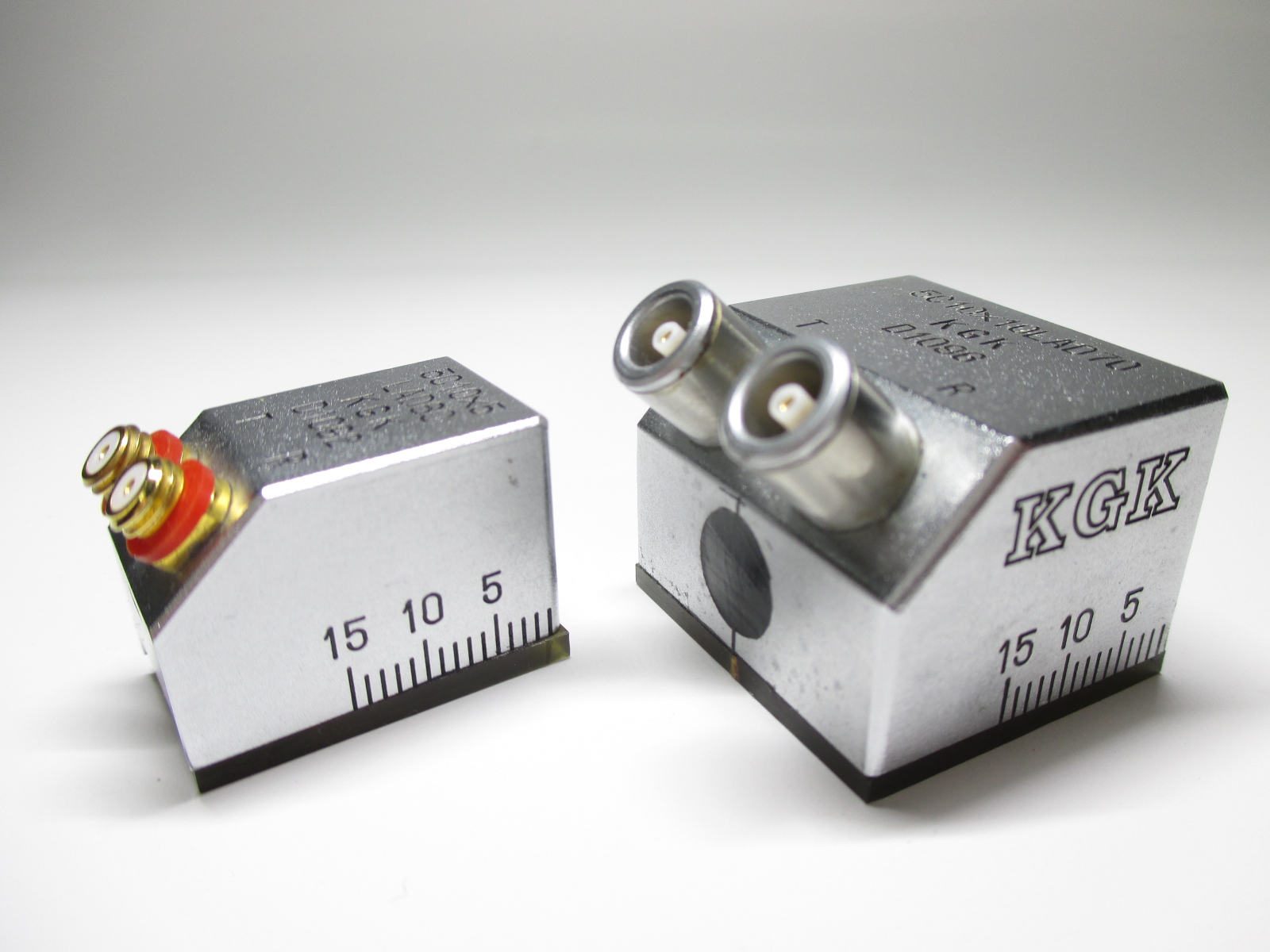

    二振動子縦波斜角探触子の実物画像 二振動子縦波斜角探触子の寸法図
※鋼中交軸深さをご指定ください。
