水浸探触子Immersion Probe

水浸探触子(フラット・フォーカス)

形式 周波数
(MHz)		 振動子材質 振動子寸法
(φmm)		 水中焦点距離
F(mm)		 コネクター
種類 位置
SI 1 C,Z 20,30 Flat,
PF,
LF		 MR,
UHFR,
MDR		 上
2 10,20,30
5 6,10
10

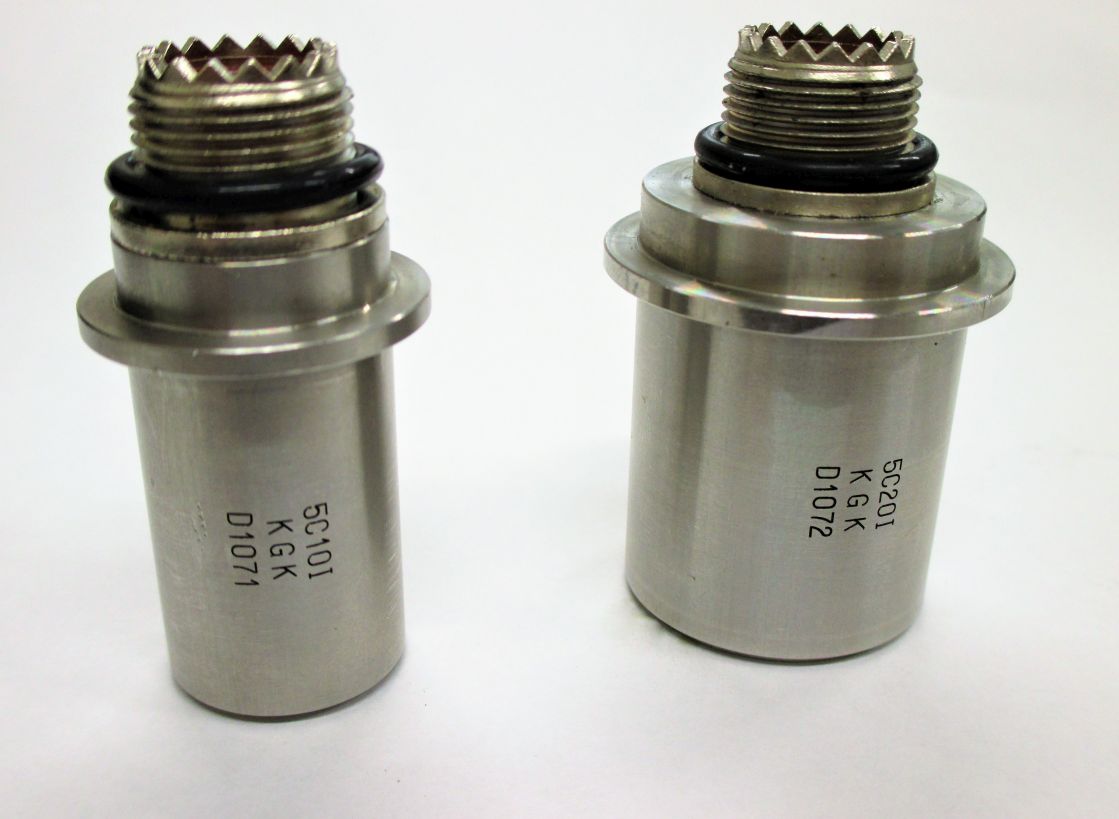

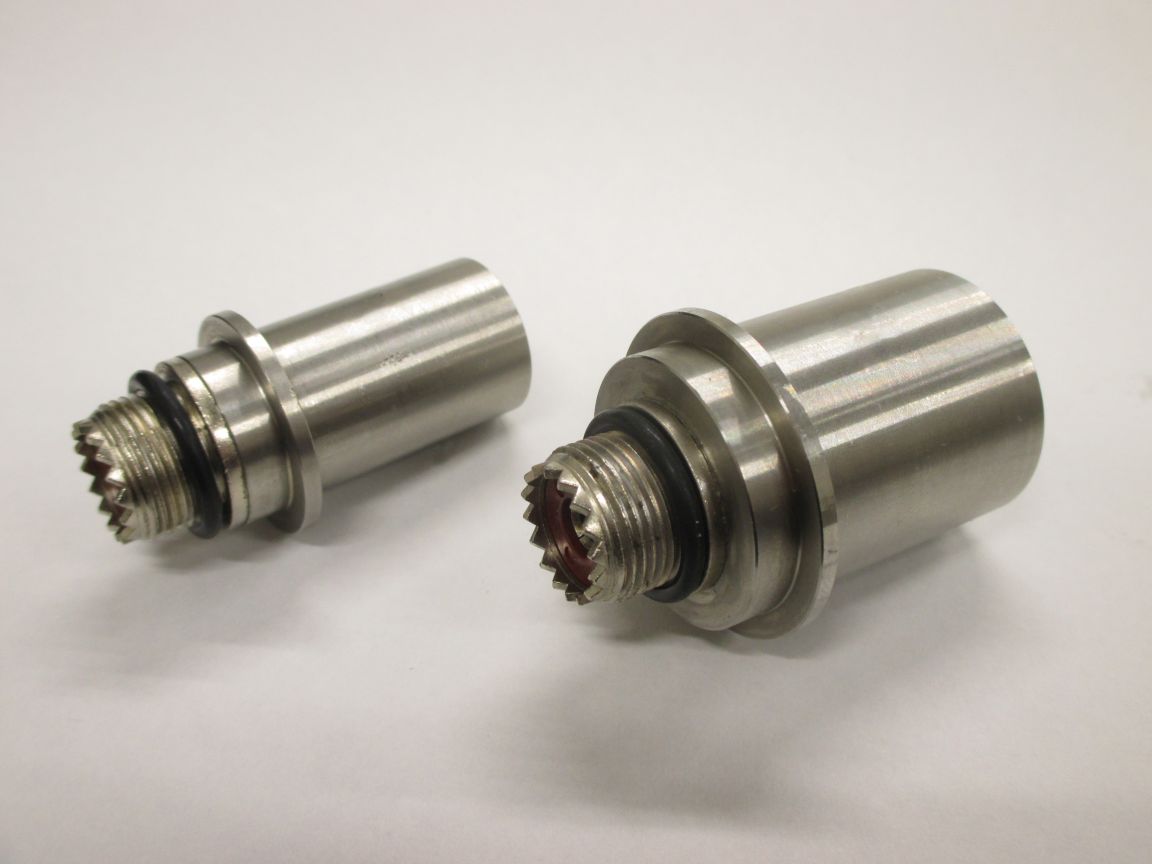

水浸探触子の実物画像 水浸探触子の寸法図

広帯域水浸探触子(フラット・フォーカス)

形式 周波数
(MHz)		 振動子材質 振動子寸法
(φmm)		 水中焦点距離
F(mm)		 コネクター
種類 位置
BSI 1 C,K 20,30 Flat,
PF,
LF		 MR,
UHFR,
MDR		 上
2 6,10,20,30
5 6,10
10
15 6
広帯域水浸探触子の寸法図

超小型水浸探触子「Grain(グレイン) I」

形式 周波数
(MHz)		 振動子材質 振動子寸法
(φmm)		 水中焦点距離
F(mm)		 コネクター
種類 位置
MI 5 C,K 1,2 Flat,
PF		 FP,
LP		 横,
上,
ケーブル1ｍ
10
15
20
水浸「ちび太くん」の寸法図

超薄型水浸探触子「Petal(ペタル) I」

形式 周波数
(MHz)		 振動子材質 振動子寸法
(φmm)		 水中焦点距離
F(mm)		 コネクター
種類 位置
PI 10 C,K 2,3 Flat,
PF		 FP,
LP		 横,
ケーブル1ｍ
15
20
水浸「Petal I」の寸法図
