斜角探触子Angle Beam Probe

標準斜角探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(mm)		 屈折角
(°)		 楔材質 コネクター
種類 位置
XA 2 C,Z,K 10x10 A35
~A80		 PMMA,
PS,PEI		 FR,GR 斜,上,後
5 5x10,
10x10
MA 2 14x14
5
SA 1 20x20
2

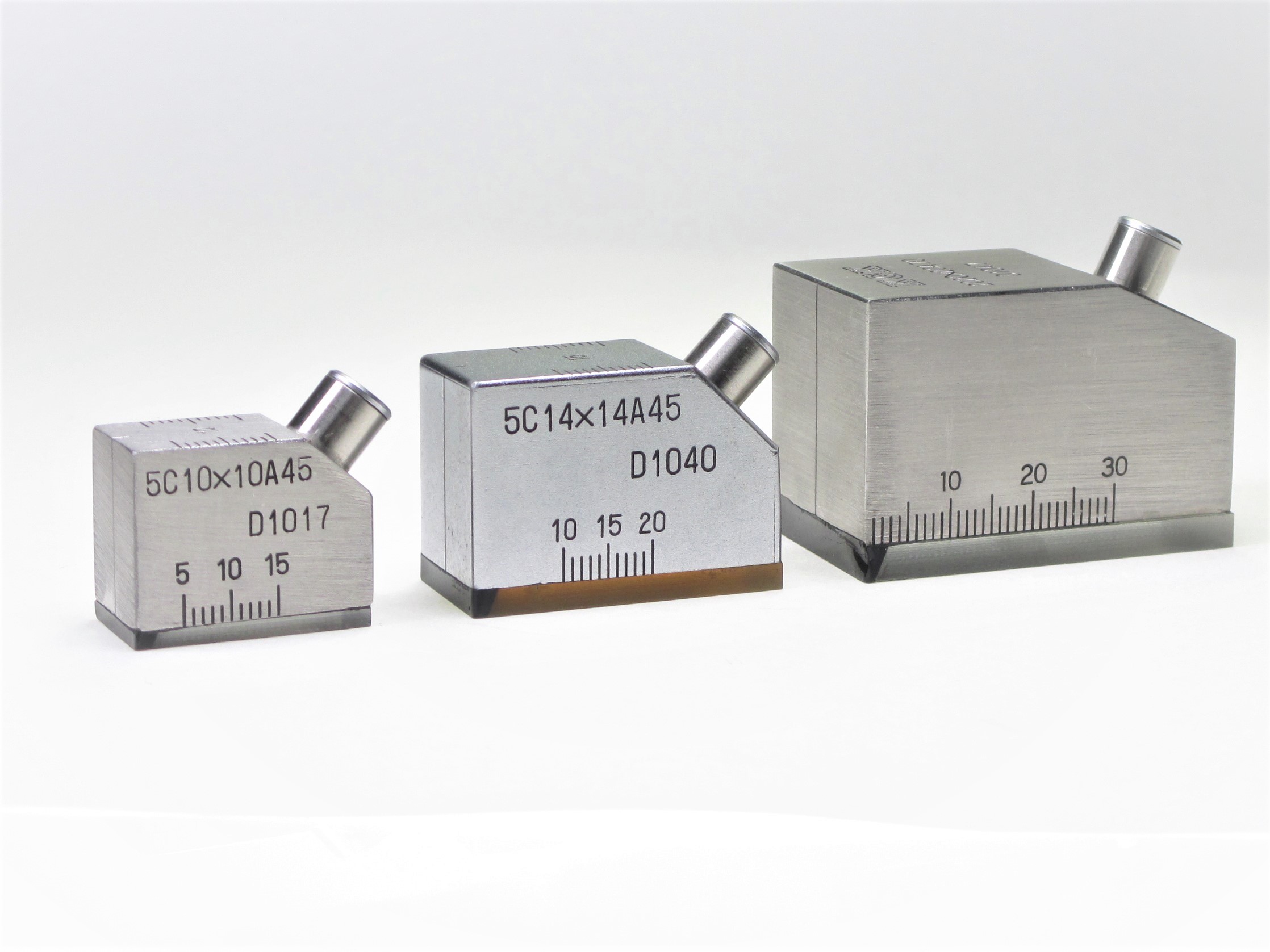

標準斜角探触子の実物画像 標準斜角探触子の寸法図
※XA 2M 10x10のケース寸法は21x14x28(mm)となります。
※JRJS0003:2017対応 機械式継手用SV波探触子の資料はこちら

超小型斜角探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(mm)		 屈折角
(°)		 楔材質 コネクター
種類 位置
UX 5 C,K 3x3 A35
~A80		 PMMA,
PS,PEI		 MDR 上,後
10
15
UM 5 5x5
10
UA 5
10
超小型斜角探触子の実物画像 超小型斜角探触子の寸法図

縦波斜角探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(mm)		 屈折角
(°)		 楔材質 コネクター
種類 位置
ML 1 C,Z,K 20x20 LA1
~LA90		 PMMA,
PS,PEI		 FR,GR 斜,上,後
2 10x10,
20x20
5 10x10
縦波斜角探触子の寸法図

表面波探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(mm)		 屈折角
(°)		 楔材質 コネクター
種類 位置
RW 2 C,Z,K 10x10 R PMMA,
PS,PEI		 FR,GR 上,後
5 5x10,
10x10
表面波探触子の寸法図

鉄筋ガス圧接用斜角探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(mm)		 屈折角
(°)		 楔材質 コネクター
種類 位置
GA 5 C,Z 5x5 A70 PMMA,
PEI		 FR,GR 後
GH

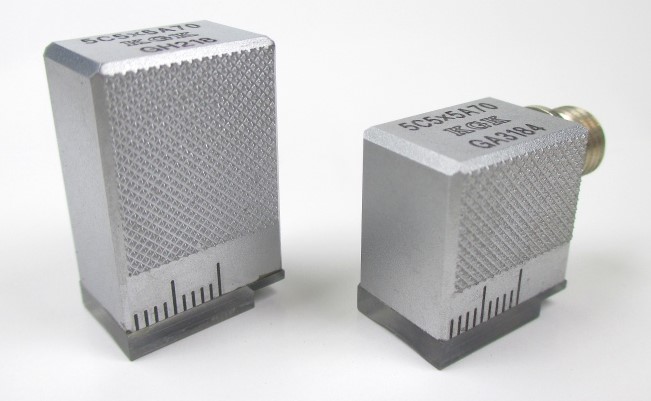

鉄筋ガス圧接用斜角探触子の実物画像 鉄筋ガス圧接用斜角探触子の寸法図

SH波探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(mm)		 屈折角
(°)		 楔材質 コネクター
種類 位置
HA 2 C,Z 5x5,
10x10		 HA40
~HA90		 PMMA,
PS,PEI		 FR,GR 後
5

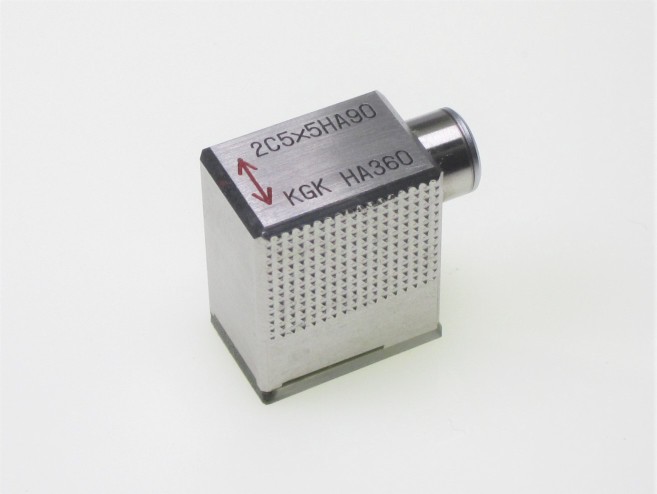

SH波探触子の写真 SH波探触子の寸法図
※この探触子には、SH専用接触媒質をご使用ください。

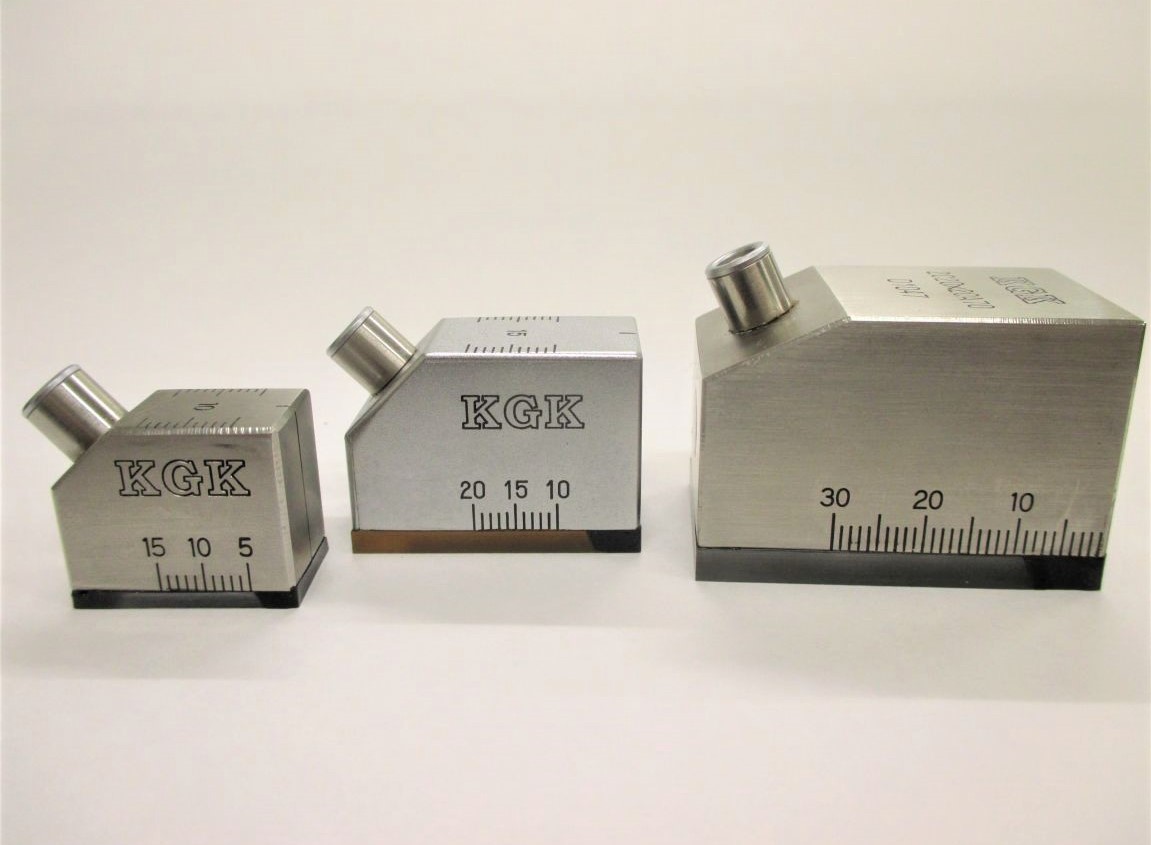

点集束斜角探触子(横波・縦波)

形式 周波数(MHz) 振動子材質 振動子寸法
(φmm)		 屈折角
(°)		 鋼中焦点
距離
F(mm)		 楔材質 コネクター
種類 位置
FA 2 C,K 10,15,20,
25,30		 A40
~A70		 PF PMMA,
PS,PEI		 FR,GR 斜
5
FLA 2 LA1
~LA70
5
点集束斜角探触子の寸法図
※焦点距離の参考資料はこちら（カタログ抜粋)

溶接継手用二面振動子斜角探触子

形式 周波数(MHz) 振動子材質 振動子寸法
(mm)		 屈折角
(°)		 楔材質 コネクター
種類 位置
YT 5 C,Z (5x5)x2 A70 PEI FR,GR 後

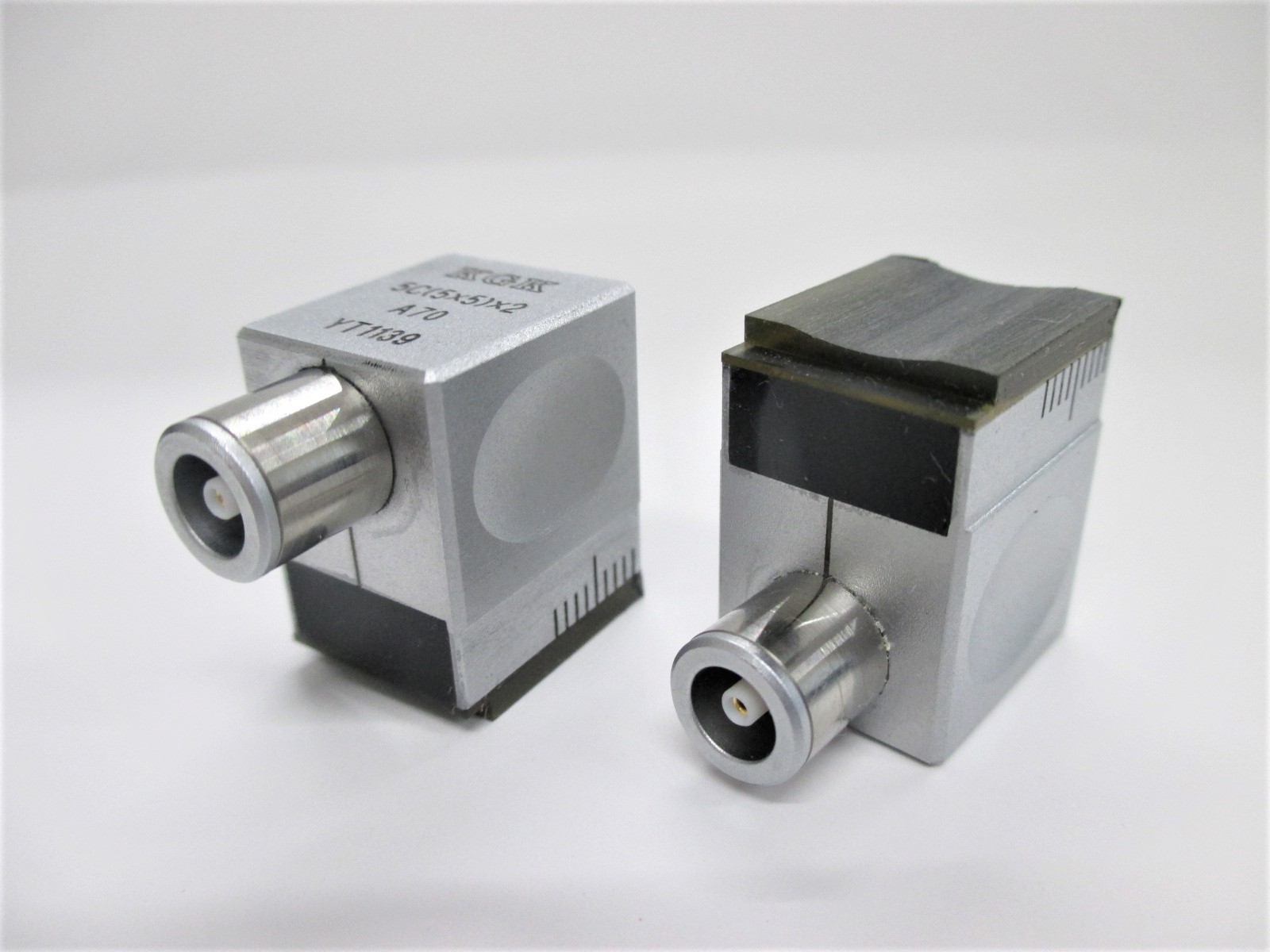

溶接継手用二面振動子斜角探触子の写真 溶接継手用二面振動子斜角探触子の寸法図

※JRJS0005：2017対応
※汎用機用／専用機用　2タイプあり
資料はこちら
